一、产品特征：
1、机座，其上方围设形成有一内部空间，该内部空间前侧形成有一入风口，其上方顶板预定部位更贯设有一连通内部空间的出风口；
2、抽风装置，具有装设于机座上方的风箱壳体，该风箱壳体设有一吸风口及一排风口，该吸风口与机座的出风口相连通；
3、马达，装在风箱壳体外部，带动位于风箱壳体内部的扇叶轮转动，将气体自吸风口吸入，再由排风口排放；
4、过滤层，具有复数过滤板，纵向安装定位于机座内部空间前侧的入风口部位，以形成第一道过滤层；第二道过滤层，具有复数过滤板，是以开口朝上的V形排列分别安装定位于机座内部空间的上方前、后部位，且开口二侧的过滤板大致与机座上方的出风口等距，以形成第二道过滤；
5、阻隔装置，具有复数隔板，分别围设于机座入风口外侧的周围预定部位，以形成喷漆空间；
6、另还有一个工作架，至少具有一个工作台，装设于机座入风口底缘的外侧部位，以供置放欲喷漆的工作对象。

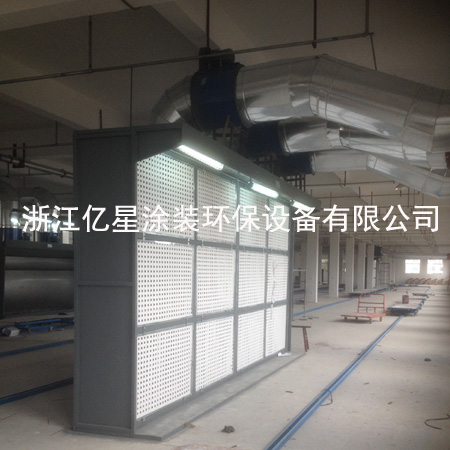

干式喷漆台在每一个过滤室中，孔的排列产生一种文氏管或气旋效应，强迫涂料微粒降落在过滤室底部，气流则从孔中排出，这种分离的高效率来源于这种文氏管效应。根据喷射产品性质的不同，分离率达到了96%。即使是那些又粘又重的涂料，表面都很少会出现堵赛的现象。纤维抟质过滤器，能阻隔每一微小喷涂物。
设备壳体主要材料：冷轧板、镀锌板、不锈钢。
二、性能参数：
| 型号 | LX-GSPT800 | LX-GSPT1000 | LX-GSPT1200 | LX-GSPT1500 | LX-GSPT2000 | LX-GSPT2500 | LX-GSPT3000 |
| 风机风量m2/h | 4000 | 7500 | 7500×1 | 8000×1 | 22000 | 22000 | 18000×2 |
| 风机功率kw | 0.37×1 | 0.75×1 | 0.75×1 | 0.75×1 | 1.5×1 | 2.2×1 | 1.5×2 |
| 外型尺寸(长×宽×高) | 1.0×1.2×2.1M | 1.2×1.8×2.3M | 1.4×1.8×2.3M | 1.7×1.8×2.3M | 2.2×1.8×2.3M | 2.7×1.8×2.3M | 3.2×1.8×2.3M |
| 净重kg | 300 | 350 | 450 | 500 | 580 | 630 | 670 |
| 型号 | LX-GSPT3500 | LX-GSPT4000 | LX-GSPT4500 | LX-GSPT5000 | LX-GSPT5500 | LX-GSPT6000 |
| 风机风量m2/h | 18000×2 | 18000×2 | 18000×3 | 18000×2 | 18000×2 | 18000×3 |
| 风机功率kw | 1.5×2 | 2.2×2 | 3.0×3 | 5.5×2 | 5.5×2 | 5.5×3 |
| 外型尺寸(长×宽×高) | 3.7×1.8×2.5M | 4.3×1.8×2.5M | 4.8×1.8×2.5M | 5.5×1.8×2.5M | 6.0×1.8×2.5M | 6.5×1.8×2.5M |
| 净重kg | 990 | 1050 | 1170 | 1240 | 1300 | 1470 |
（备注：非标尺寸可根据客户要求定做。）
